LKSRNégyszög szabályozó

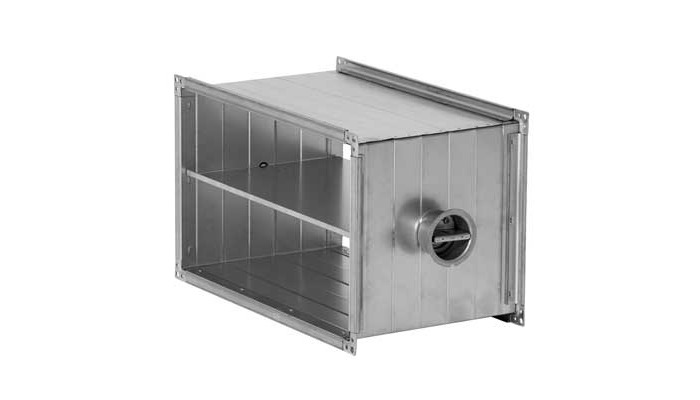

Négyszög szabályozó szelep

Trapézmerevítésű légcsatornából és forgatható szeleplapból áll. A szeleplap 0–90° között állítható, a szögbeállítás leolvasható a perselybe préselt skála segítségével. A lamella rögzítése két pozidriv csavarral történik (PZD2).

A szabályozó mindkét végén csatlakozó kerettel szerelve. A standard hossz b méret + 10 mm, de rendelhető speciális hosszban is.

A tengelyen található sapka legfeljebb 50 mm-es szigetelést tesz lehetővé. Amennyiben vastagabb szigetelésre van szükség, IK szigetelő sapka alkalmazható.

A szabályozó maximális mérete 600 x 600 mm.

RJFP típusú csatlakozó kerettel szerelve.
