STRLégcsatorna szűrő

A légcsatorna szűrő behelyezhető bármely Safe idomkötésbe. Pl. T-idomba építve egyszerű összeszerelni és kicserélni.

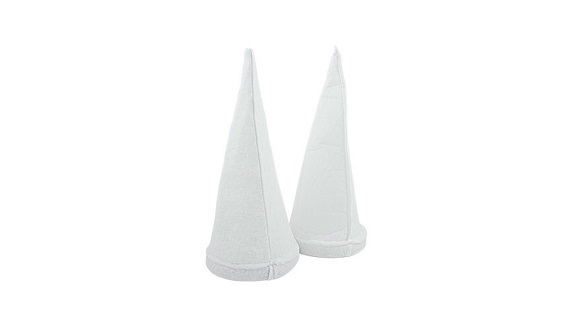

A speciális kúpos kialakítása 45-ször nagyobb szűrő felületet biztosít, mint a légcsatorna szabad keresztmetszete, ami alacsonyabb nyomásveszteséget és hosszabb üzemidőt biztosít, mint az azonos méretű sík szűrő.

A diagram a T-idommal összeépített tiszta szűrő nyomásveszteségét mutatja. A szűrő a nyomásveszteség duplázódásáig alkalmazható. A rendszert célszerű ezek átlagára méretezni.

Standard szűrőosztály Coarse 65% ISO16890 szerint. Elérhető Coarse 95% is.

Max hőmérséklet = 100 °C

Legnagyobb javasolt légsebesség a légcsatornában:

Coarse 65% = 10 m/s
Coarse 95% = 4,5 m/s
