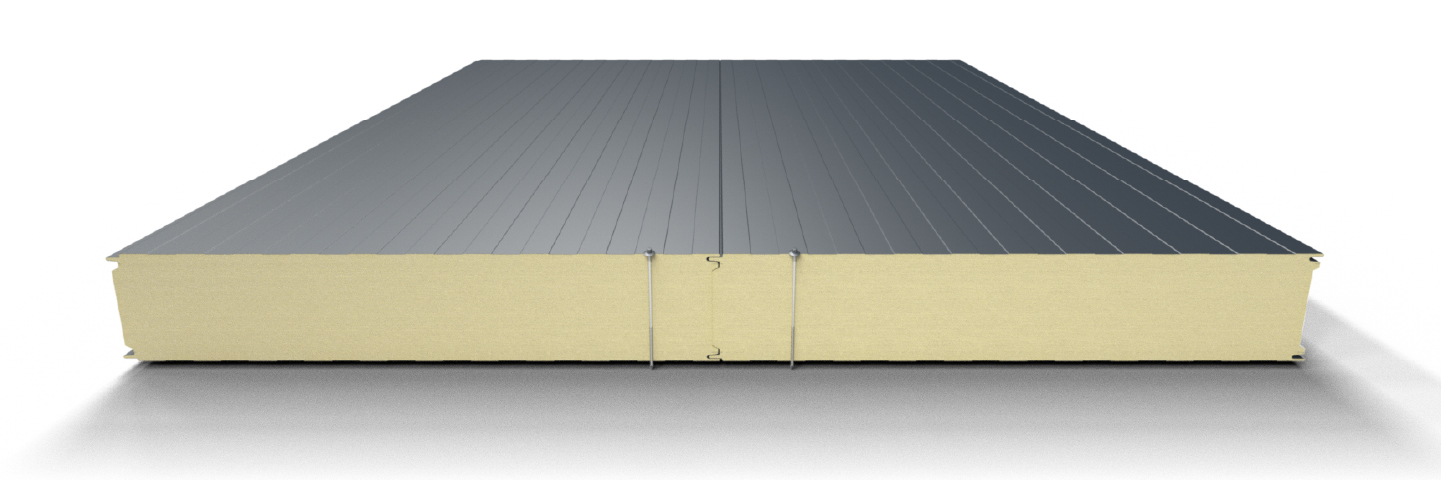

A LSZW-CH hűtőpanel alacsony hőmérsékletű helyiségek (pl. t > 0°C hűtött kamrák, t > 0°C fagyasztóterek), valamint szabályozott hőmérséklettel és páratartalommal rendelkező létesítmények fali és mennyezeti alkalmazására lett kialakítva. A panelek segítségével létesíthetők önálló épületek, vagy meglévő épületen belül kialakított hűtött kamrák és fagyasztóterek. A panelek mind függőlegesen, mind vízszintesen beépíthetők egyszeres vagy többszörös elemekként.
Panel geometriai méretei:
Vastagságok PIR (S): 100, 120, 160, 200 mm
Vastagságok PIR-MAX (S): 100, 120, 160, 200 mm
Fedőszélesség: 1 000 vagy 1 140 mm
Gyártási hossz: 2,0 - 13,2 m (16,5 m)
Önsúlyok és hőátbocsátási tényezők
| Panelvastagság, s (mm) |
100 |
120 |
160 |
200 |
| Önsúly (0,5/0,5), (kg/m2) |
12,6 |
13,4 |
15,0 |
16,6 |
| Hőátbocsátási tényező - PIR, U (W/m2 K): |
0,22 |
0,18 |
0,14 |
0,11 |
| Hőátbocsátási tényező - PIR-MAX, U (W/m2 K): |
0,20 |
0,17 |
0,13 |
0,10 |
Acél fegyverzet jellemzői (25 µm Classic bevonat):
Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm
Hőszigetelő mag:
Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3 ): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020
Panel műszaki adatai:
PIR/PIR MAX:
tűzvédelmi osztály: B-s1,d0
tűzállóság: EI15-EI30 (vastagságtól függően)
Homlokzati tűzterjedés határérték: TH=15 perc (100+ mm) MSZ 14800-6: 2009 szerint
Léghanggátlás: RW(C:Ct )=23(-2;-3) dB
Panel fegyverzet színválasztéka:
Külső fegyverzet standard színválasztéka:
7016*, 9002, 9006, 9007, 9010
Külső fegyverzet színválasztéka egyedi árképzésben:
3000, 5010, 6011, 7016, 7035, 8017, 9007
Belső fegyverzet színválasztéka:
9002, 9010
További színigény esetén érdeklődjön márkakereskedőinknél.
*csak 1140mm fedőszélesség esetén
Panel fegyverzet (lemez) profilozása:
Külső fegyverzet (lemez) profilválasztéka:
“L” lineáris
“M” mikroprofil
“R” rovátkolt
“H” hullámos,
Belső fegyverzet profilválasztéka:
“L” lineáris
“S” sík (0,6 mm vastagság esetén)
